北斗卫星定位汽车行驶记录仪





产品名称:北斗卫星定位汽车行驶记录仪

型号:SKBDS-01

交通运输部公示厂家编号:70528

全国货运平台入网型号编码:70528001

3C认证编号:20140311170000141

1.简介

      为响应国务院关于推进北斗卫星定位的有关政策,公司于2013年隆重推出北斗/GPS双模卫星定位汽车行驶记录仪。该车载设备集成先进的北斗/GPS全球卫星定位技术、GSM全球移动通信技术,实现实时位置监控、远程图像监控、道路区域监控、碰撞侧翻报警、手动报警、车载电话、油路控制、CAN总线数据远程诊断、信息服务、行驶数据记录等功能,能够为您提供车辆监控,防盗等全方位的服务。



2.产品概述

2.1 协议执行标准

GB/T19056-2012,JT/T794,JT/T808北斗兼容车载机标准。



2.2 产品外形



2.3 产品介绍

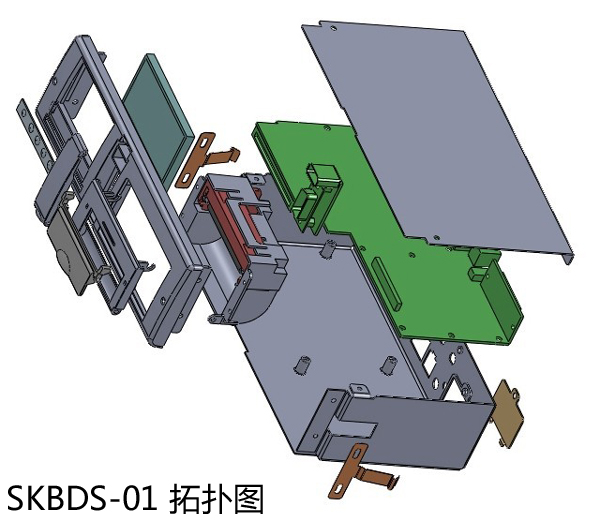

2.3.1 前面板、后面板、拓补结构框图

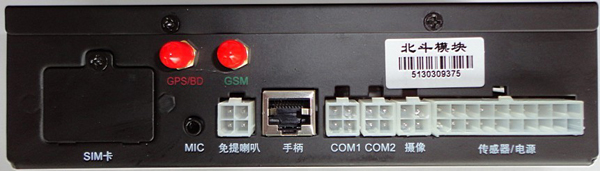

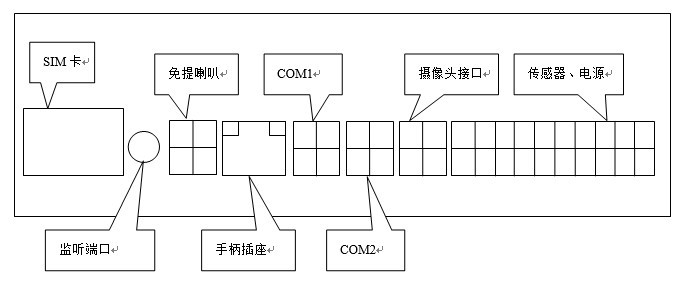

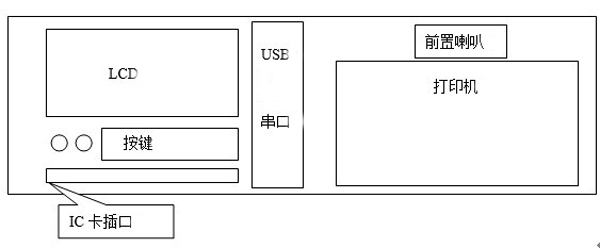

记录仪前面板有LCD显示屏,按键,IC卡接口,USB接口,串行接口,热敏打印机。记录仪后面板上有7组插头,从左往右依次为SIM卡接口、监听插座、继电器控制输出、手柄插座、通用串行接口1、通用串行接口2、摄像头接口、传感器电源插座。

注:COM1COM2可以做通用透传接口也可以配置为其他专用接口。COM1可以配置为道路运输IC卡读卡器接口,COM2可以配置为导航液晶屏接口。

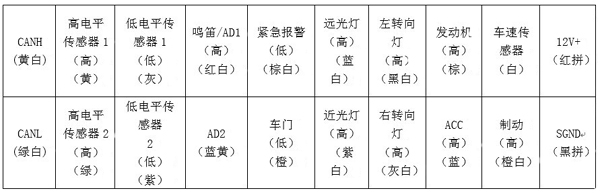

2.3.2传感器电源插座接口定义

注:接线定义方向为从车载机正面看去的方向。



2.3.3 摄像头接口

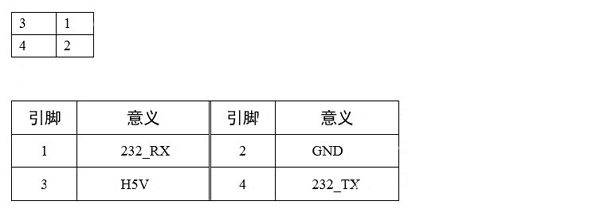

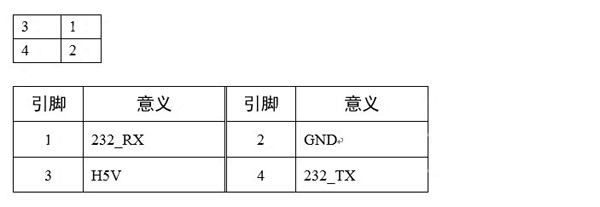

2.3.4通用串口定义



2.3.5 手柄接口

手柄接口用于连接本公司的手柄,调度屏等外设。

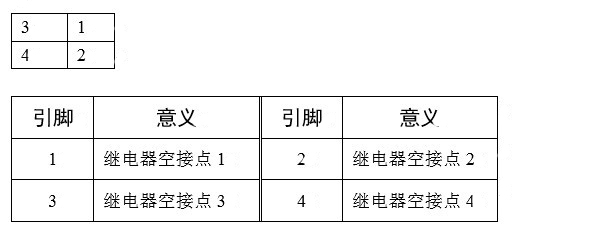

2.3.6 继电器控制接口



2.3.7安装时的注意事项

1.         若发现线束的颜色和说明书中所标出的颜色不符,则以实际引脚对应的颜色为准。

2.         各开关量从对应的用电器电路上取电,取电电流小于5mA,不会影响用电器正常的使用。安装时应注意接线中不得有短路、断路的现象。安装后要进行各开关量的测试。

3.         接线时注意应在电源线和地线处各接一个保险丝。

4.         工作在部标模式时,请确保ACC接线正常。



3. 记录仪使用方法

3.1 记录仪开机

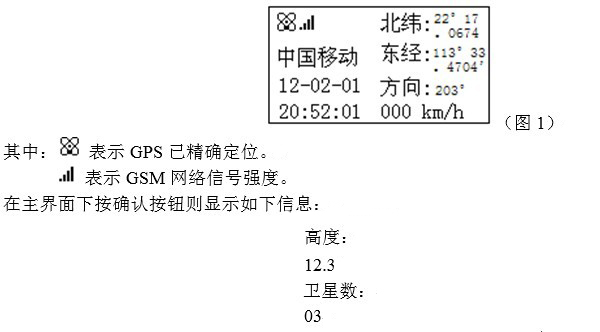

记录仪开机后显示主界面如下:





3.2 记录仪菜单

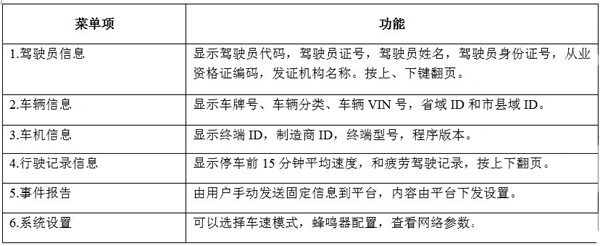

在主界面下按菜单按键,可以调出主菜单:

在主菜单对应项按确认键调出菜单信息,再按确认键返回主菜单。



3.3  IC卡使用

5.1 本系统IC卡支持驾驶员登录卡。

5.2  IC卡采用AT24C01系列的卡片。

5.3 驾驶员卡插入过后,显示驾驶员登录成功,此时在菜单项的驾驶员信息中可以看到相应的驾驶员信息。



3.4  记录仪数据采集

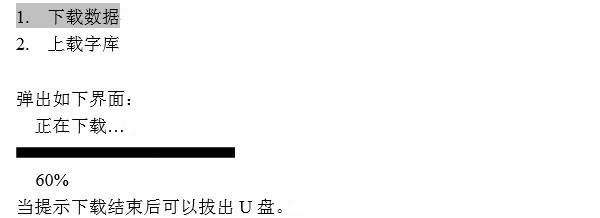

记录仪数据可通过U盘采集。首先将U盘插入前面板的USB接口上,此时弹出一个菜单,选择下载数据选项,按确认键。

注意: U盘在使用前请在Win98W2KWinXP下格式化,格式化时注意选择FAT32的文件系统。如下图所示。U盘中最好不要有文件夹,购买U盘时最好选择知名厂家的普通型号,一定不要使用带加密功能的U盘。



4. 基本参数

基本参数:

工作环境温度 -2070℃;

存储温度      -4085℃;

工作环境湿度   95%

工作电压:12V蓄电池: 8.5V~16V

24V蓄电池: 17.0V~32V

正常工作功耗:0.9W

打印工作功耗:9.6W



通信接口:

USB接口全速主从方式;

速率:最大12Mbps



GSM参数:

GSM频带: GSM 850/900/1800/1900MHz

输出功率:  Class 4 (+33dBm ±2dB) for EGSM850

Class 4 (+33dBm ±2dB) for EGSM900

Class 1 (+30dBm ±2dB) for GSM1800

Class 1 (+30dBm ±2dB) for GSM1900

天线阻抗: 50 OHM



北斗模块技术指标:

频段: L1频点,1575.42MHz, B1频点,1561.098MHz

通道数目:32通道

冷启动捕获灵敏度:-148dBm

跟踪灵敏度:     -160dBm

定位精度:       <30m

冷启动时间:     <32s

热启动时间:     <1s

定位更新率:     1Hz

协议:           NMEA0183

最大高度:       18000m

最大速度:       515m/s

最大加速度:     4g

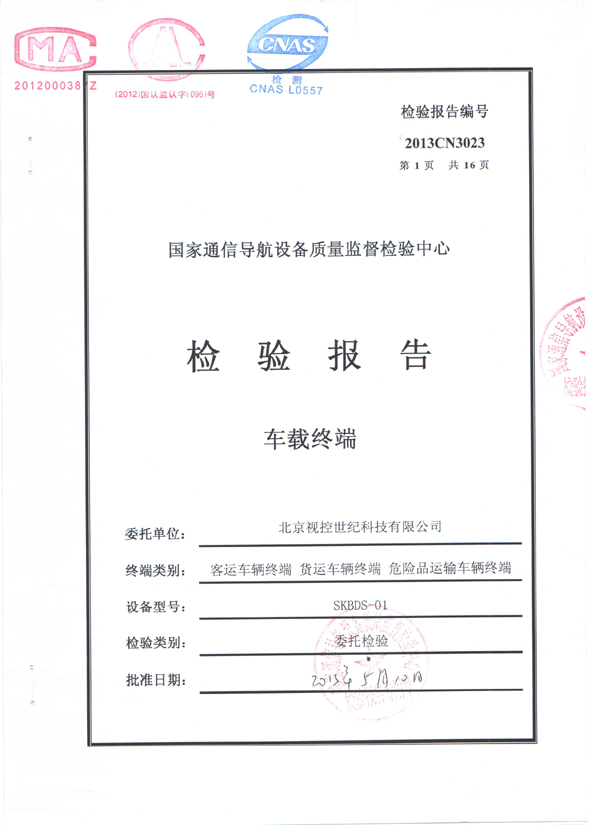

检测报告(点击下载全部14页)
